Aktivt kul adsorptionsudstyr er et industrielt luft- og vandrensningssystem, der bruger aktivt kuls usædvanligt høje overfladeareal og porestruktur til at fjerne organiske forurenende stoffer, flygtige organiske forbindelser (VOC), lugtende gasser og opløste forurenende stoffer fra gas- eller væskestrømme gennem fysiske og kemiske adsorptionsmekanismer. Efterhånden som miljøreglerne strammer globalt, og industrielle emissionsstandarder bliver stadig strengere, aktivt kul adsorptionsudstyr er blevet en af de mest udbredte end-of-pipe-behandlingsteknologier på tværs af farmaceutiske, kemiske, elektronik-, print-, belægnings- og spildevandsbehandlingsindustrier.
Denne guide på ingeniørniveau dækker det komplette tekniske og kommercielle landskab af aktivt kul adsorptionsudstyr — fra adsorptionsgrundlaget og systemkonfigurationer til regenereringsmetoder, udvælgelseskriterier, overholdelse af lovgivning og nøgleovervejelser for B2B-indkøbsteams, der indkøber systemer i industriel skala.
1. Sådan fungerer aktivt kuladsorptionsudstyr
1.1 Adsorptionsmekanisme: Fysisk vs kemisk adsorption
Driftsprincippet for aktivt kul adsorptionsudstyr er baseret på tendensen hos molekyler i en flydende fase til at akkumulere på overfladen af en fast adsorbent. To forskellige mekanismer styrer denne proces:
- Fysisk adsorption (fysisk adsorption) : Drevet af van der Waals intermolekylære kræfter mellem adsorbatmolekylet og kulstofoverfladen. Der dannes ingen kemiske bindinger, hvilket betyder, at processen er fuldt reversibel - det adsorberede molekyle kan desorberes ved at reducere partialtrykket eller øge temperaturen. Fysisorption er den dominerende mekanisme i de fleste applikationer til fjernelse af VOC og organisk gas og er grundlaget for regenererbarheden af aktivt kul adsorptionsudstyr . Adsorptionskapaciteten er proportional med adsorbatets molekylvægt og kogepunkt: tungere VOC-molekyler med højere kogepunkt adsorberer stærkere end lettere arter med lavere kogepunkt.
- Kemisk adsorption (kemisorption) : Indebærer dannelse af kemiske bindinger mellem adsorbatet og overfladefunktionelle grupper på kulstoffet. Denne mekanisme producerer højere adsorptionskapacitet for specifikke målforbindelser (f.eks. svovlbrinte, kviksølvdampe, sure gasser), men er generelt irreversibel - kemisk adsorberede arter kan ikke fjernes ved termisk regenerering, hvilket gør kulstoferstatning snarere end regenerering til den nødvendige reaktion på mætning. Imprægneret aktivt kul (fyldt med KI, KOH, H3PO4 eller metalliske forbindelser) udnytter kemisorption til specifik forureningsfjernelse.
-
1.2 Porestrukturens rolle: Micropore, Mesopore, Macropore
Aktivt kuls ekstraordinære adsorptionskapacitet – specifikke overfladearealer på 500-2.000 m²/g sammenlignet med 1-5 m²/g for konventionelle filtermedier – er en direkte konsekvens af dets højtudviklede interne porenetværk. IUPAC-klassifikationen definerer tre porestørrelseskategorier, der hver tjener en særskilt funktion i adsorptionsprocessen:
| Pore type | Diameterområde | Funktion i adsorption | Mål forurenende stoffer |
|---|---|---|---|
| Mikroporer | <2 nm | Primære adsorptionssteder — højeste overfladeenergi og kapacitet | Små organiske molekyler, VOC'er, opløsningsmidler (MW <300 g/mol) |
| Mesoporerne | 2-50 nm | Transportveje til mikroporer; adsorption af større molekyler | Farvestoffer, større organiske molekyler, nogle pesticider |
| Makroporer | >50 nm | Motorvejsnetværk til hurtig adsorbattransport ind i kulstofpartiklen | Ikke primære adsorptionssteder — kun diffusionsrolle |
For aktivt kul adsorptionsudstyr for VOC removal , er carboner med højt mikroporevolumen (>0,4 cm³/g) og BET overfladeareal på over 1.000 m²/g specificeret for at maksimere adsorptionskapaciteten pr. enhed kulstofmasse. For aktivt kul adsorptionsudstyr for wastewater treatment , bliver mesoporvolumen vigtigere for at rumme de større opløste organiske molekyler og humusstoffer, der typisk er til stede i industrielt spildevand.
1.3 Gennembrudskurve og mætningspunkt
Gennembrudskurven er den grundlæggende præstationsmåling for enhver aktivt kul adsorptionsudstyr system, der arbejder i kontinuerlig flow-tilstand. Efterhånden som forurenet gas eller væske passerer gennem kulstoflejet, sker adsorption progressivt - kulstofindløbslagene mættes først, og masseoverførselszonen (MTZ) - området for aktiv adsorption - migrerer mod lejeudløbet over tid. Gennembrud defineres som det øjeblik, hvor koncentrationen af forurenende stoffer i udløbet når en defineret brøkdel af indløbskoncentrationen (typisk 5-10 % for VOC-systemer eller den lovmæssige emissionsgrænse, alt efter hvad der er strengest).
Kritiske gennembrudskurveparametre, der bestemmer systemdesign og operationelle beslutninger, omfatter:
- Gennembrudstid (t_b) : Tiden fra driftstart til gennembrud — bestemmer regenererings- eller kulstofudskiftningsintervallet og styrer direkte driftsomkostningerne.
- Mætningstid (t_s) : Tiden til at fuldføre sengemætning — forholdet t_b/t_s definerer skarpheden af den gennembrudsfront. Skarpe fronter (forhold, der nærmer sig 1,0) indikerer effektiv kulstofudnyttelse; gradvise fronter indikerer aksial spredning, kanalisering eller dårligt lejedesign.
- Kulstofudnyttelseseffektivitet : Den del af den samlede kulstofkapacitet, der rent faktisk blev udnyttet før gennembrud - typisk 50-80 % for veldesignede systemer med fast leje. Lavere effektivitet indikerer overdesignede senge eller dårlig flowfordeling.
1.4 Key Performance Indicators: Adsorptionskapacitet, Sengedybde, Kontakttid
Systemudvikling af aktivt kul adsorptionsudstyr centrerer sig om tre indbyrdes afhængige designvariable:
- Adsorptionskapacitet (q, mg/g eller kg/kg) : Massen af forurening adsorberet pr. masseenhed kulstof ved ligevægt, defineret af adsorptionsisotermen (Langmuir- eller Freundlich-model) for det specifikke adsorbat-kulstofsystem ved driftstemperatur. Publicerede isotermdata fra kulstofproducenter giver udgangspunktet for beregninger af sengestørrelse.
- Sengedybde (L, m) : Minimum lejedybde bestemmes af masseoverførselszonens længde — lejet skal være mindst 1,5–2,0× MTZ-længden for at opnå den ønskede gennembrudskoncentration. Dybere senge øger kontakttiden, forbedrer udløbskoncentrationen og forlænger gennembrudstiden på bekostning af højere trykfald.
- Kontakttid for tom seng (EBCT, minutter) : Forholdet mellem lejevolumen og volumetrisk strømningshastighed — den vigtigste størrelsesparameter for aktivt kul adsorptionsudstyr . Typiske EBCT-værdier er 0,1-0,5 sekunder for gasfase-VOC-systemer og 5-30 minutter for væskefase-spildevandsbehandlingssystemer. Længere EBCT forbedrer fjernelseseffektiviteten, men øger kapitalomkostninger (større fartøj) og kulstofbeholdning.
2. Typer af aktivt kuladsorptionsudstyr
2.1 Fixed-Bed Active Carbon Adsorption Tower

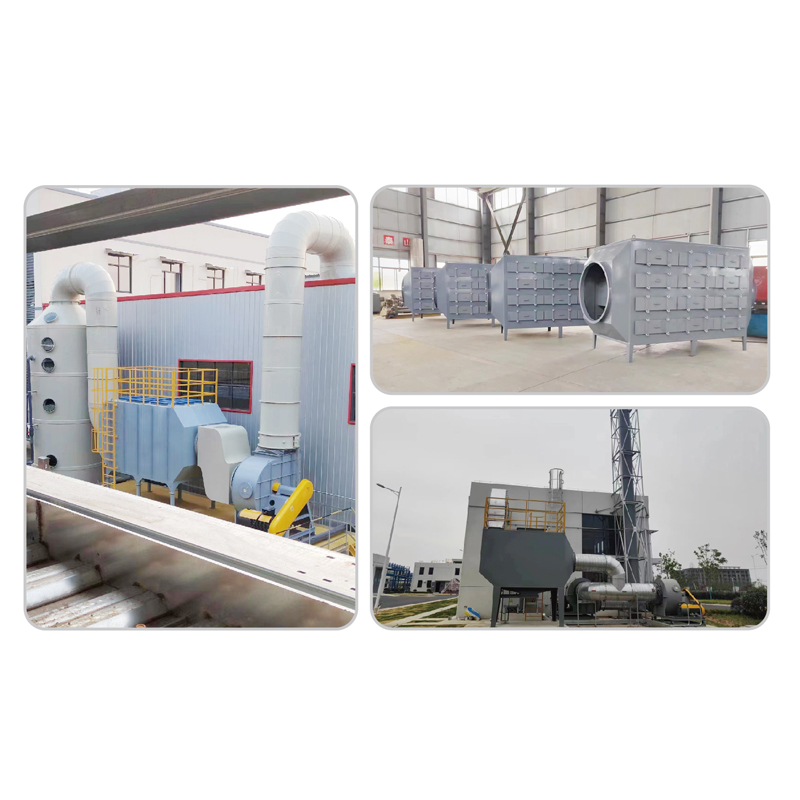

Adsorptionstårnet med fast leje er den mest udbredte konfiguration af aktivt kul adsorptionsudstyr i industrielle applikationer. Kulstof er pakket som et stationært leje i en trykbeholder; forurenet gas eller væske strømmer gennem lejet i en defineret retning (typisk nedstrømning for væsker, opadgående eller nedadgående strøm for gasser) og rent spildevand løber ud fra den modsatte ende. Systemer med fast seng betjenes i enten enkeltsengs- eller multisengskonfigurationer (lead-lag):
- Enkeltsengssystemer : Den enkleste konfiguration — laveste kapitalomkostninger, men kræver nedlukning af processen for at regenerere eller udskifte kulstof. Velegnet til batch-processer eller applikationer med sjældne regenereringskrav.
- Dual-bed lead-lag systemer : To senge arbejder i serie — blylejet adsorberer størstedelen af forureningsbelastningen, mens lagbedet fungerer som et poleringstrin og tidlig advarsel om gennembrud af blyleje. Når blylejet er mættet, tages det offline til regenerering, mens lagbedet bliver det nye bly, og en frisk regenereret seng kommer ind som det nye lag. Denne konfiguration muliggør kontinuerlig drift uden procesafbrydelser - standarddesignet til industrielle kontinuerlige emissionskontrolapplikationer.
- Flere parallelle senge : Tre eller flere senge i parallel rotation — en adsorberende, en regenererende, en kølende/standby. Anvendes til applikationer med høj flow, hvor en enkelt seng ville være upraktisk stor, eller hvor der kræves kontinuerlig drift med overlappende regenereringscyklusser.
2.2 Adsorptionssystemer til bevægeligt leje og roterende hjul
Til applikationer, der kræver kontinuerlig drift med lavt trykfald og høje volumetriske strømningshastigheder - især store volumen, lavkoncentrerede VOC-strømme - tilbyder systemer med bevægende leje og roterende adsorptionshjul fordele i forhold til konfigurationer med fast leje:
- Adsorbere til bevægelige lejer : Kulstofgranulat bevæger sig kontinuerligt nedad gennem adsorptionszonen ved hjælp af tyngdekraften, mens forurenet gas strømmer opad i modstrøm. Mættet kulstof trækkes kontinuerligt fra bunden og overføres til en regenereringsenhed; regenereret kulstof føres tilbage til toppen. Denne konfiguration opnår næsten teoretisk kulstofudnyttelseseffektivitet og eliminerer gennembrudsbegrænsningen for systemer med fast leje.
- Roterende adsorptionshjul (bikagerotor) : En cylindrisk rotor pakket med honeycomb-struktureret aktivt kul eller zeolit roterer langsomt (1-10 RPH) gennem skiftende adsorptions- og desorptionssektorer. Dette design er særligt effektivt til VOC-strømme med stor volumen og lav koncentration (indløbskoncentration 10-500 mg/m³), hvor den koncentrerer VOC-belastningen med en faktor på 10-30× før den dirigerer den koncentrerede strøm til en nedstrøms termisk oxidator - hvilket reducerer oxidationsmidlets driftsomkostninger væsentligt.
2.3 Design af industrielt aktivt kul adsorptionstårn — nøgleparametre
Engineering en industrielt aktivt kul adsorptionstårn design kræver specifikation af følgende indbyrdes afhængige parametre for at opfylde emissionsmålene pålideligt på tværs af hele spektret af driftsforhold:
| Design parameter | Typisk rækkevidde (gasfase) | Typisk rækkevidde (flydende fase) | Teknisk betydning |
|---|---|---|---|
| Overfladisk hastighed (u) | 0,2–0,5 m/s | 5–15 m/t | Styrer trykfald og masseoverførselskoefficient |
| Sengedybde (L) | 0,3-1,5 m | 1,0-3,0 m | Skal overstige 1,5× MTZ-længde for måleffektivitet |
| EBCT | 0,1-0,5 s | 5-30 min | Primær dimensioneringsparameter for fjernelseseffektivitet |
| Kulstofpartikelstørrelse | 4×8 mesh (2,4–4,8 mm) | 8×30 mesh (0,6–2,4 mm) | Mindre partikler: bedre kinetik, højere trykfald |
| Trykfald (ΔP) | 500–2.000 Pa/m | 0,5–2,0 bar/m | Bestemmer ventilator/pumpe energiforbrug |
| Temperaturområde | 10-50°C (optimalt) | 5-40°C (optimalt) | Højere temperatur reducerer adsorptionskapaciteten |
| Relativ luftfugtighed (gasfase) | <70% RH foretrækkes | N/A | Vanddamp konkurrerer med VOC om adsorptionssteder over 70 % RH |
2.4 Modulære vs specialfremstillede systemer
Indkøbsbeslutningen mellem modulære standardenheder og specialdesignet aktivt kul adsorptionsudstyr bestemmes af kompleksiteten og omfanget af ansøgningen:
- Modulære systemer : Forudviklede, fabriksmonterede enheder tilgængelige i standard flowhastighed og kulstofbeholdningsstørrelser. Kortere leveringstid (4-8 uger vs. 12-24 uger for brugerdefinerede), lavere tekniske omkostninger og lettere tilgængelighed af reservedele. Bedst egnet til applikationer, hvor flowhastighed, koncentration og måleffektivitet falder inden for standardenhedens specifikationsområde.
- Specialdesignede systemer : Designet specifikt til kundens procesforhold, site-begrænsninger og regulatoriske krav. Kræves til ikke-standardiserede flowhastigheder, højtemperatur- eller højfugtighedsstrømme, flerkomponent VOC-blandinger, der kræver specialiseret kulstofvalg, eller integrerede systemer, der inkorporerer forbehandling, regenerering og nedstrømsbehandling i en enkelt konstrueret løsning. Højere forudgående konstruktions- og fremstillingsomkostninger opvejes af optimeret ydeevne, lavere levetidsdriftsomkostninger og garanteret overholdelse af lovgivningen.
-
3. Kerneapplikationer efter branche
3.1 Aktivt kuladsorptionsudstyr til fjernelse af VOC
Aktivt kul adsorptionsudstyr til fjernelse af VOC er den primære applikation, der driver den globale markedsefterspørgsel efter denne teknologi. Industrielle VOC-emissioner - fra opløsningsmidler, belægningsoperationer, farmaceutisk syntese, trykning, gummibearbejdning og kemisk fremstilling - er underlagt stadig strengere regulatoriske grænser i henhold til Kinas GB 16297, EU's industrielle emissionsdirektiv (IED) og US EPA's National Emission Standards for Hazardous Air Pollutants (NESHAP).
Nøgleydelseskrav til aktivt kul adsorptionsudstyr for VOC removal omfatter:
- Fjernelseseffektivitet : Typisk >95 % for lovoverholdelse i Kinas nøgleindustrisektorer (GB 37822-2019 kræver total VOC-udløbskoncentration ≤60 mg/m³ for de fleste industrier); >98 % kan være påkrævet til fjernelse af farlig luftforurening (HAP) i farmaceutiske og kemiske applikationer.
- Indløbskoncentrationsområde : Kulstofadsorbere med fast leje er optimeret til indløbskoncentrationer af VOC på 300–5.000 mg/m³. Under 300 mg/m³ falder kulstofudnyttelsen pr. regenereringscyklus, hvilket øger driftsomkostningerne. Over 5.000 mg/m³ kræver brand- og eksplosionsrisiko fra eksoterm adsorptionsvarmefrigivelse omhyggelig termisk styring og sikkerhedslåsedesign.
- Integration af opløsningsmiddelgenvinding : Til opløsningsmidler af høj værdi (MEK, toluen, ethylacetat, DMF), dampregenereret aktivt kul adsorptionsudstyr for VOC removal gør det muligt at genvinde det desorberede opløsningsmiddel ved kondensering og genbruge - hvilket konverterer en emissionskontrolomkostning til en indtægtsstrøm for genindvinding af råmaterialer, der kan opveje 30-70 % af systemets driftsomkostninger.
3.2 Aktivt kuladsorptionsudstyr til spildevandsbehandling
Aktivt kul adsorptionsudstyr til spildevandsrensning omhandler fjernelse af opløste organiske forbindelser, sporstoffer, pesticider, farvestoffer, tungmetalkomplekser og smag- og lugtforbindelser fra industrielt spildevand og drikkevand, der er modstandsdygtige over for biologiske behandlingsprocesser. Den vigtigste ydeevnefordel ved aktivt kul i forhold til biologisk behandling til disse applikationer er dets ikke-selektivitet - aktivt kul adsorberer stort set alle organiske forbindelser samtidigt, uanset deres biologiske nedbrydelighed.
Industrielle spildevandsbehandlingsapplikationer omfatter:
- Farmaceutisk spildevandspolering : Fjernelse af aktive farmaceutiske ingredienser (API'er), mellemprodukter og resterende opløsningsmidler til koncentrationer under detektionsgrænser før udledning. Påkrævet af stadig strengere farmaceutiske spildevandsudledningsstandarder i Kina (GB 21904) og Europa.
- Farvning og tekstilspildevand : Affarvning af reaktivt farvestofspildevand med COD-reduktion fra 200–500 mg/L til <50 mg/L. Aktivt kul er særligt effektivt til genstridige azofarvestoffer, der modstår biologisk nedbrydning.
- Elektronik og halvleder skyllevand : Fjernelse af spor af organiske opløsningsmidler (IPA, acetone, NMP) fra skyllevandsstrømme med høj renhed for at muliggøre genbrug af vand og reducere udledningsvolumen.
- Drikkevand avanceret behandling : Fjernelse af desinfektionsbiproduktprækursorer, smags- og lugtforbindelser (geosmin, 2-MIB) og mikroforurenende stoffer som et tertiært poleringstrin efter konventionel behandling.
3.3 Farmaceutiske, kemiske og trykkerier
Disse tre sektorer repræsenterer tilsammen det mest værdifulde markedssegment for aktivt kul adsorptionsudstyr på grund af kombinationen af opløsningsmiddelstrømme af høj værdi (der retfærdiggør investeringer i opløsningsmiddelgenvinding), strenge regulatoriske krav (der giver høje specifikationer for fjernelseseffektivitet) og komplekse flerkomponent VOC-blandinger (kræver ekspertsystemdesign og kulstofvalg):
- Farmaceutisk fremstilling : Syntese-, formulerings- og belægningsoperationer genererer opløsningsmiddelfyldte udstødningsstrømme, der indeholder ethanol, IPA, acetone, methylenchlorid og andre HAP'er. Industrielt design af aktivt kul adsorptionstårn til farmaceutiske anvendelser skal omhandle opløsningsmiddelblandings kompatibilitet, eksplosionssikker elektrisk klassificering (ATEX Zone 1 eller 2) og GMP-dokumentationskrav.
- Kemisk fremstilling : Procesventiler, reaktorudstødning og åndedrætstab i lagertanken indeholder en lang række organiske forbindelser. Kulstofvalg skal tage højde for konkurrencedygtig adsorption mellem blandingskomponenter og potentiale for temperaturstigning i adsorptionsvarme med koncentrerede strømme.
- Tryk og pakning : Flexografiske, dybtryk- og offsettrykoperationer genererer store mængder af opløsningsmiddelfyldt udstødning (toluen, ethylacetat, isopropanol). Genvinding af opløsningsmiddel via dampregenereret kulstofadsorption er økonomisk overbevisende ved de opløsningsmiddelbelastninger, der er typiske for højhastighedsudskrivning.
3.4 Elektronik, fotovoltaik og gummibehandling
Elektronik og fotovoltaisk fremstilling genererer procesudstødning, der indeholder NMP (N-methyl-2-pyrrolidon), DMF (dimethylformamid) og andre højtkogende opløsningsmidler fra coating- og lamineringsoperationer. Disse opløsningsmidler har høj adsorptionsaffinitet for aktivt kul (højt kogepunkt = stærk adsorption) og betydelig økonomisk genvindingsværdi - hvilket gør aktivt kul adsorptionsudstyr med genvinding af opløsningsmidler den foretrukne teknologi frem for termisk oxidation til disse applikationer. Gummibearbejdning og vulkaniseringsoperationer udsender svovlforbindelser, kulbrinter og partikelfyldte gasser, der kræver forfiltrering før carbonadsorption for at forhindre for tidlig begroning af lejet.
4. Regenerering af aktivt kuladsorptionsudstyr
4.1 Dampregenerering — proces- og energikrav
Dampregenerering er den mest udbredte metode til regenerering af aktivt kul adsorptionsudstyr i applikationer til genvinding af opløsningsmidler. Lavtryksdamp (110-140°C, 0,05-0,3 MPa) ledes gennem det mættede kulstofleje, hvilket giver den termiske energi, der kræves til at desorbere adsorberede VOC'er (desorption er endoterm - det omvendte af eksoterm adsorption). Den desorberede VOC-dampblanding forlader lejet og kondenseres i en varmeveksler; faseadskillelse (dekantering) adskiller det genvundne opløsningsmiddel fra kondensatvandet.
Nøgleparametre for dampregenerering:
- Forholdet mellem damp og opløsningsmiddel : Typisk 2–5 kg damp pr. kg desorberet opløsningsmiddel, afhængig af opløsningsmidlets adsorptionsaffinitet og lejets resterende belastningsmål efter regenerering.
- Restbelastning efter regenerering : Ikke alt adsorberet opløsningsmiddel fjernes i hver regenereringscyklus - typisk forbliver 10-30 % af præ-regenereringsbelastningen som "hæl". Denne hæl akkumuleres over på hinanden følgende cyklusser, indtil ligevægt er nået, hvilket definerer kulstoffets arbejdskapacitet som forskellen mellem gennembrudsbelastning og ligevægtshælbelastning.
- Kultørring efter dampregenerering : Kulstoflejet bevarer betydelig fugt efter dampregenerering, hvilket reducerer tilgængelig adsorptionskapacitet for efterfølgende cyklusser. Varmlufttørring (60–100°C) eller inertgasudrensning er påkrævet, før sengen tages i brug igen.
4.2 Termisk / varmgasregenerering
Til applikationer, hvor dampindføring er uønsket - vandfølsomme opløsningsmidler eller systemer, hvor opløsningsmiddel-vand-adskillelse er uøkonomisk - anvendes varm inert gas (nitrogen ved 150-250°C) eller varmluftsregenerering. Varmgasregenerering opnår lavere resterende krængning end dampregenerering (da intet vand introduceres for at konkurrere om adsorptionssteder under afkøling), men kræver mere kompleks gasrecirkulationsinfrastruktur. Denne metode foretrækkes til ketonopløsningsmidler (MEK, MIBK), der danner eksplosive peroxider ved kontakt med vand, og til højtkogende opløsningsmidler, hvor dampkondensationstemperaturerne er utilstrækkelige til fuldstændig desorption.
4.3 Vakuumdesorption og nitrogenrensningsmetoder
Vakuumdesorption reducerer partialtrykket af adsorberede arter over kulstoflejet, hvilket driver desorption ved lavere temperaturer end termiske metoder. Kombineret vakuum-termisk regenerering (påføring af vakuum samtidigt med moderat opvarmning til 80-120°C) opnår den laveste resterende krængning af enhver regenereringsmetode og er specificeret til opløsningsmidler af høj værdi, hvor maksimalt genvindingsudbytte er økonomisk kritisk. Nitrogenrensningsregenerering - strømmer opvarmet nitrogen gennem lejet for at strippe adsorberede VOC'er - bruges til termisk følsomme forbindelser, der ville nedbrydes ved dampregenereringstemperaturer og til små systemer, hvor dampgenereringsinfrastruktur ikke er tilgængelig.
4.4 Styring af regenereringscyklus og tærskler for kulstofudskiftning
Effektiv regenerering af aktivt kul adsorptionsudstyr kræver systematisk cyklusstyring for at spore nedbrydning af kulstofydelse og bestemme optimal udskiftningstidspunkt:
| Regenereringsmetode | Typisk cyklusvarighed | Carbon levetid (cyklusser) | Resterende hæl (% af frisk kapacitet) | Bedste applikation |
|---|---|---|---|---|
| Dampregenerering | 4-8 timer | 500-1.000 cyklusser | 10-30 % | Genvinding af opløsningsmidler (alkohol, keton, ester) |
| Varmgas (N2) regenerering | 6-12 timer | 300-600 cyklusser | 5-15 % | Vandfølsomme opløsningsmidler, højtkogende VOC'er |
| Vakuum-termisk regenerering | 8-16 timer | 200-400 cyklusser | 2-8 % | Højværdi opløsningsmidler, maksimalt genvindingsudbytte |
| Ingen regenerering (kulstoferstatning) | N/A | Engangsbrug | N/A | Kemisorptionsapplikationer, systemer med lavt volumen |
Kulstof bør udskiftes, når arbejdskapaciteten (målt ved gennembrudstid ved standardbetingelser) er faldet til 50-60% af den oprindelige kapacitet - typisk efter 3-5 år for dampregenererede systemer - eller når fysisk nedbrydning (partikelslid, askeakkumulering eller tjæretilsmudsning fra polymeriserbare VOC'er) har øget blæserens trykfald ud over systemets blæserens trykkapacitet.
5. Sådan vælger du det rigtige system
5.1 Forurenende koncentration og størrelse af strømningshastighed
Systemstørrelse for aktivt kul adsorptionsudstyr begynder med en fuldstændig karakterisering af indløbsgas- eller væskestrømmen:
- Volumetrisk flowhastighed (Nm³/h eller m³/h) : Designflowhastigheden skal afspejle det maksimale procesflow, inklusive sikkerhedsmargin (typisk 110–120 % af det nominelle maksimum). Kulstofbedets tværsnitsareal beregnes ud fra strømningshastigheden divideret med den overfladiske målhastighed (0,2-0,5 m/s for gasfase).
- Koncentration af forurenende stoffer (mg/m³ eller mg/L) : Både gennemsnits- og topkoncentrationer skal karakteriseres. Spidskoncentrationshændelser (under opstart af udstyr, batchprocesspidser eller procesforstyrrelser) kan forårsage for tidligt gennembrud, hvis systemet kun er dimensioneret til gennemsnitlige forhold.
- Sammensætning af forurenende stoffer : For blandede VOC-strømme vil komponenten med den laveste adsorptionsaffinitet (laveste kogepunkt, laveste molekylvægt) bryde igennem først og bestemmer systemets designgrundlag. Konkurrencedygtig adsorption mellem komponenter betyder også, at initialt adsorberede lettere forbindelser kan fortrænges af efterfølgende adsorberede tungere forbindelser - et fænomen, der skal tages højde for i gennembrudstidsforudsigelser.
- Temperatur og fugtighed : Indgangsgastemperatur over 40°C reducerer aktivt kuls adsorptionskapacitet betydeligt og kan kræve en forkøler opstrøms for aktivt kul adsorptionsudstyr . Relativ luftfugtighed over 70% introducerer konkurrencedygtig adsorption af vanddamp, hvilket reducerer den effektive VOC-kapacitet med 20-50% afhængigt af VOC-typen.
5.2 Kulstoftypevalg: Granulær vs pellet vs honeycomb
| Kulstofform | Partikelstørrelse | Trykfald | Adsorptionskapacitet | Typisk anvendelse |
|---|---|---|---|---|
| Granulært aktivt kul (GAC) | 0,6–4,8 mm | Medium-Høj | Høj (500-1.200 mg/g for almindelige VOC'er) | Gas- og væskefasesystemer med fast leje |
| Pelletiseret aktivt kul (PAC) | 1,5-4,0 mm diameter cylindere | Medium | Høj (sammenlignelig med GAC) | Gasfase — lavere støvdannelse end GAC |
| Pulveriseret aktivt kul (PAC) | <0,075 mm | N/A (gylledosering) | Meget høj (højeste overfladeareal) | Flydende fase — doseret som gylle, ikke fast leje |
| Honeycomb aktivt kul | Monolitisk blok, 1,5-2,5 mm cellevægge | Meget lav | Lavere per volumenhed end GAC | Roterende hjulkoncentratorer, stort volumen lavkoncentreret VOC |
5.3 Integration med Upstream og Downstream Behandlingsprocesser
Aktivt kul adsorptionsudstyr fungerer sjældent som et selvstændigt system i industrielle applikationer. Effektivt systemdesign kræver omhyggelig integration med opstrøms forbehandling og nedstrøms efterbehandlingsprocesser:
- Opstrøms forbehandling : Partikler (>1 µm) skal fjernes før kulstoflejet for at forhindre for tidlig tilsmudsning og kanaldannelse. Et posefilter eller elektrostatisk udskiller opstrøms for adsorberen er standard for emissioner, der indeholder aerosoler, røg eller støv. Højtemperaturstrømme kræver afkøling (direkte eller indirekte varmeveksler) til under 40°C. Strømme med høj luftfugtighed kan kræve en kondensator eller fortørrer med tørremiddel.
- Nedstrøms efterbehandling : I mange lovgivningsmæssige sammenhænge, aktivt kul adsorptionsudstyr for VOC removal er kombineret med et nedstrøms katalytisk eller termisk oxidationsmiddel - adsorberen koncentrerer VOC-strømmen (reducerer oxidationsmiddelstørrelsen og brændstofforbruget), mens oxidationsmidlet giver den ultimative ødelæggelse for ethvert gennembrud, der overskrider emissionsgrænserne.
- Integration af opløsningsmiddelgenvindingssystem : For dampregenererede systemer med genvinding af opløsningsmidler skal nedstrøms kondensations- og faseadskillelsessystemet designes til den specifikke opløsningsmiddelblanding, herunder sørge for azeotrop håndtering (f.eks. ethanol-vand-blandinger, der kræver destillation frem for simpel faseadskillelse).
5.4 Omkostningsanalyse: CAPEX vs OPEX på tværs af systemtyper
| Systemtype | CAPEX (relativt) | OPEX-drivere | Tilbagebetalingsperiode | Bedste økonomiske sag |
|---|---|---|---|---|
| Fast seng, kulstoferstatning (ingen regenerering) | Lav | Kulstofkøb og bortskaffelsesomkostninger | N/A (ingen genindvindingsindtægt) | Lav concentration, infrequent use, small flow |
| Fast seng, dampregenerering med genvinding af opløsningsmidler | Medium-Høj | Dampomkostninger, kondensering, vandbehandling | 1-4 år (opvejet af opløsningsmiddelgenvindingsværdi) | Høj koncentration, højværdi opløsningsmidler, kontinuerlig drift |
| Roterende hjulkoncentrator-oxidationsmiddel | Høj | Oxidationsbrændstof, elektricitet, vedligeholdelse | 3-6 år | Stort volumen, lav koncentration, blandede opløsningsmidler uden genvindingsværdi |
| Flytteseng med kontinuerlig regenerering | Meget høj | Kulstoftransport, regenereringsenergi | 4-8 år | Meget stort flow, kontinuerlig drift, højt krav til kulstofudnyttelse |
6. Regulatoriske standarder og overholdelse
6.1 Kina GB Standarder for VOC- og spildevandsemissioner
Kinas lovgivningsmæssige rammer for industrielle emissioner er strammet betydeligt siden 2015, hvilket har skabt den primære overholdelsesdriver for aktivt kul adsorptionsudstyr investeringer på tværs af kinesiske industrisektorer:
- GB 37822-2019 (Uorganiseret emissionskontrolstandard for flygtige organiske forbindelser): Indstiller grænser for total VOC-udløbskoncentration på ≤60 mg/m³ for generelle industrielle kilder og strammere grænser for specifikke industrisektorer. Mandater organiseret indsamling og behandling af VOC-emissionskilder over definerede tærskler.
- Branchespecifikke emissionsstandarder : GB 31572 (syntetisk harpiks), GB 31571 (petrokemisk), GB 16297 (omfattende atmosfæriske forurenende stoffer), GB 14554 (lugtforurenende stoffer) — hver sætter specifikke grænser for VOC-arter gældende for deres respektive industrisektorer.
- GB 8978-1996 og industrispecifikke spildevandsstandarder : Styr koncentrationer af opløste organiske forbindelser i industrispildevandsudledning, hvilket driver investeringer i aktivt kul adsorptionsudstyr for wastewater treatment som et poleringstrin for at opfylde stadigt strengere COD, BOD og specifikke organiske forbindelser grænser.
