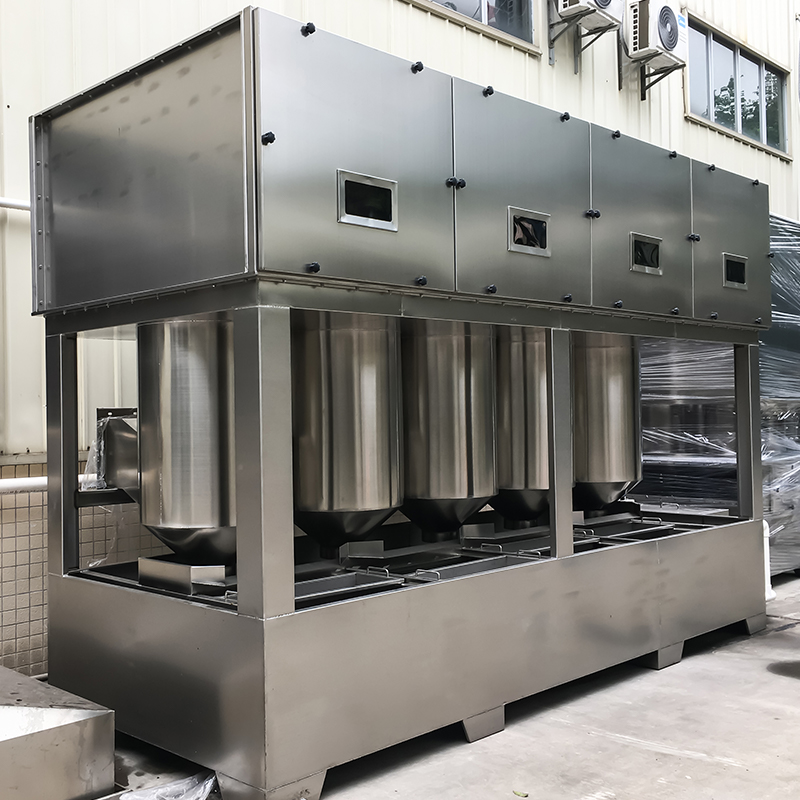

Hybrid cyklon sprøjtetårn

Hybrid Cyclone Tower (også kendt som et "Cyclone Hybrid Spray Tower" eller "Hybrid Cyclone Tower")

Dette er en vådrensningsanordning, der integrerer højhastigheds cyklonisk centrifugalseparation med flerlags sprayabsorption i et enkelt tårn. Den kobler fem mekanismer: inerti, centrifugering, kollision, emulgering og absorption, og fuldender hele processen med "opfangning af partikler af forurenende gasser, afdugning og dehydrering" i den samme enhed.

I. Arbejdsprincip (firetrinsintegration)

1. Cyklonisk medrivning

Støv- eller forureningsfyldt udstødningsgas, under blæserens undertryk, kommer tangentielt ind i "cyklongeneratoren" (styreskovlecyklonen) i bunden af tårnet. Luftstrømmen accelereres øjeblikkeligt til 15-25 m/s, hvilket skaber et stærkt hvirvlende flowfelt.

2. Gas-væske-emulgering

En cirkulerende vandpumpe i bunden af tårnet leverer absorptionsvæsken (vand, alkaliopløsning eller oxidationsmiddel) til spiraldysen i toppen af tårnet, hvor den sprøjtes i modstrømsretning. Under påvirkning af højhastighedscyklonstrømmen forskydes væskedråberne og forstøves til små dråber i mikronstørrelse, som derefter blandes grundigt med den hvirvlende luftstrøm for at danne et "gas-væske-emulsionssystem". • Partikler: Centrifugalkraften kaster dem mod tårnvæggen, hvor de kolliderer med væskefilmen og føres nedad.
• Gasformige forurenende stoffer (HCl, NH₃, BTEX osv.): Opløs, neutraliser eller oxider i emulgeringszonen.

3 Centrifugal separation
Det emulgerede system kommer ind i den "konvergerende-divergerende" centrifugecylinder, hvor strømningsradius gradvist aftager, og centrifugalkraften øges eksponentielt. Højdensitetsdråber og støvpartikler kastes mod væggene og strømmer nedad langs væggene ind i sumpen. Den rensede tørre gas konvergerer mod den centrale akse og stiger.

4 Pakning Finvask Afdugning
Den stigende luftstrøm passerer derefter gennem et eller to lag pakning (Pall-ringe eller hule kugler) og en sekundær spray for yderligere at fjerne resterende forurening. En korrugeret plade eller trådnet affugter øverst opfanger medførte dråber, og den rene gas udledes endelig af ventilatoren for at opfylde standarderne.
Hele processen involverer et væskekredsløb i lukket kredsløb, og sediment fjernes regelmæssigt med en skraber eller slamfjernelsesanordning.

II. Strukturelle egenskaber
• Integreret design: Spraysektion med hvirvelsektion, afdugningssektion, der integrerer fire funktioner, optager mindre end 60 % af fodaftrykket for et konventionelt sprøjtetårn med samme luftvolumen.
• Ikke-tilstoppende dyse: Bruger en spiraldyse med stor diameter med en intern filterpatron, hvilket gør den mindre modtagelig for tilstopning af malingrester og fibre.
• Aftageligt hvirvelmodul: Lavet af SUS304/316L eller FRP, det kan fjernes og udskiftes helt, hvis det er slidt.
• PLC variabel frekvenskontrol: Justerer automatisk blæserhastighed baseret på trykforskel, hvilket sparer over 30 % energi.

III. Gældende gas-/støvapplikationer
Overvejelser om design af typiske forurenende stoffer
Spraymaling til biler/møbler Malingståge, benzenbaserede VOC'er, klæbrigt støv Tårnkropp: SUS304, flokkuleringsmiddel til maletåge tilsat cirkulerende vand
Hardware Slibning/Polering Metalstøv (olieholdigt) Præ-cyklon til fjernelse af store partikler, tårn udstyret med skrabere
Kemisk/farmaceutisk HCl, NH₃, HF, dichlormethan To-trins absorption: præ-vand post-alkali/oxiderende opløsning
Affaldsforbrændings-/kloakbehandlingsanlæg Lugt, NH₃, H₂S Tårnlegeme: FRP-korrosionsbeskyttelse, cirkulerende vand tilsat natriumhypochlorit
Kedel-/ovnudstødning: Røg, SO₂, NOₓ Afkøling til <80°C før tårnets indtræden

IV. Tekniske præstationsindikatorer (typiske værdier)
• Luftmængde: 5.000–80.000 m³/h (parallel udvidelse mulig)
• Støvfjernelseseffektivitet: ≥99 % (partikler ≥1 μm)
• Effektivitet til fjernelse af dug: ≥95 %
• Trykfald: 800-1200 Pa
• Driftstemperatur: ≤80°C (FRP); ≤150°C (SUS316L)

V. Fordele sammenlignet med konventionelle sprøjtetårne
① Centrifugal forseparation reducerer fyldstofbelastningen med 70 %, hvilket gør den mindre tilbøjelig til tilstopning.
② Roterende luftstrøm øger masseoverførslen og øger renseeffektiviteten med over 15 % for udstyr med samme volumen.
③ Ingen bevægelige dele, hvilket forenkler vedligeholdelsen, med årlige vedligeholdelsesomkostninger på mindre end 2 % af udstyrsinvesteringen.

Hybridcyklontårnet anvender en koblet mekanisme til "højhastighedscyklon-flertrinssprøjtning" til samtidig at opfange partikler og absorbere gasformige forurenende stoffer, selv under komplekse driftsforhold, såsom meget viskøst støv, olieagtig tåge, tilstopning og høj luftmængde. Det er et yderst effektivt valg til spildgasforbehandling eller dyb rensning i industrier som sprøjtning, kemiteknik og metallurgi.
