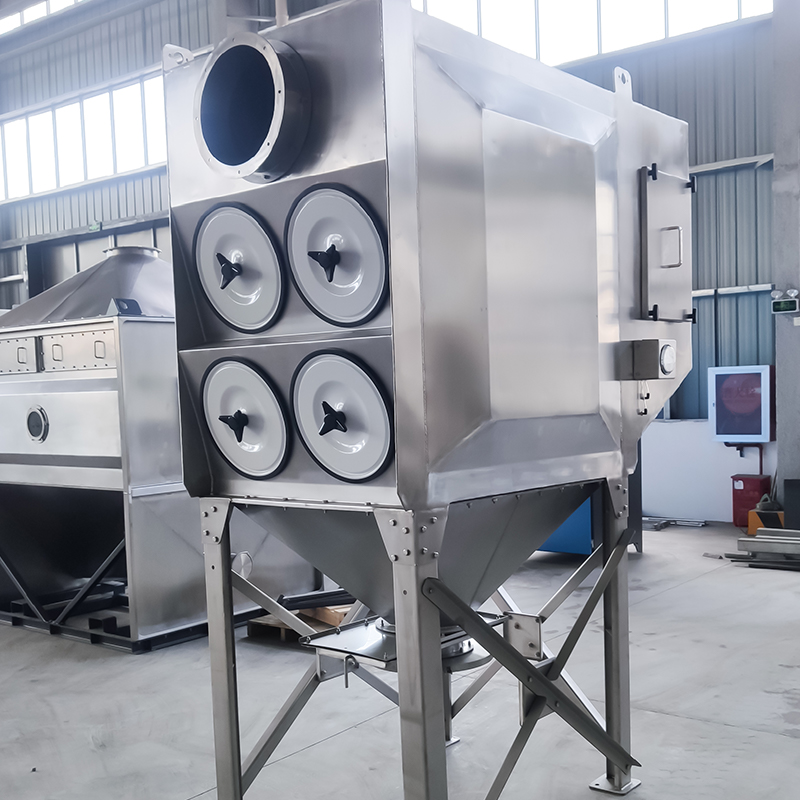

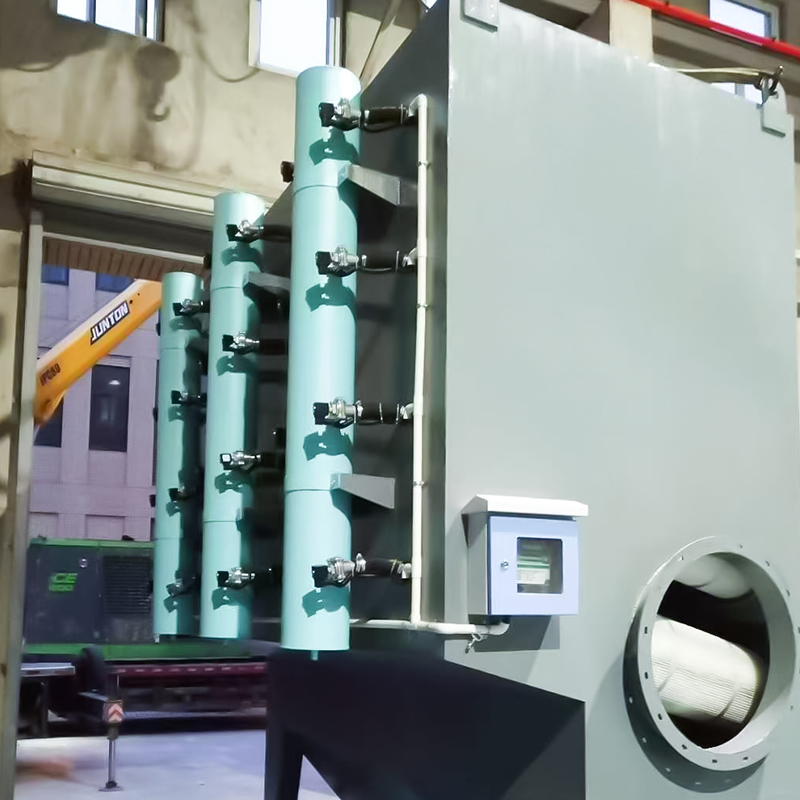

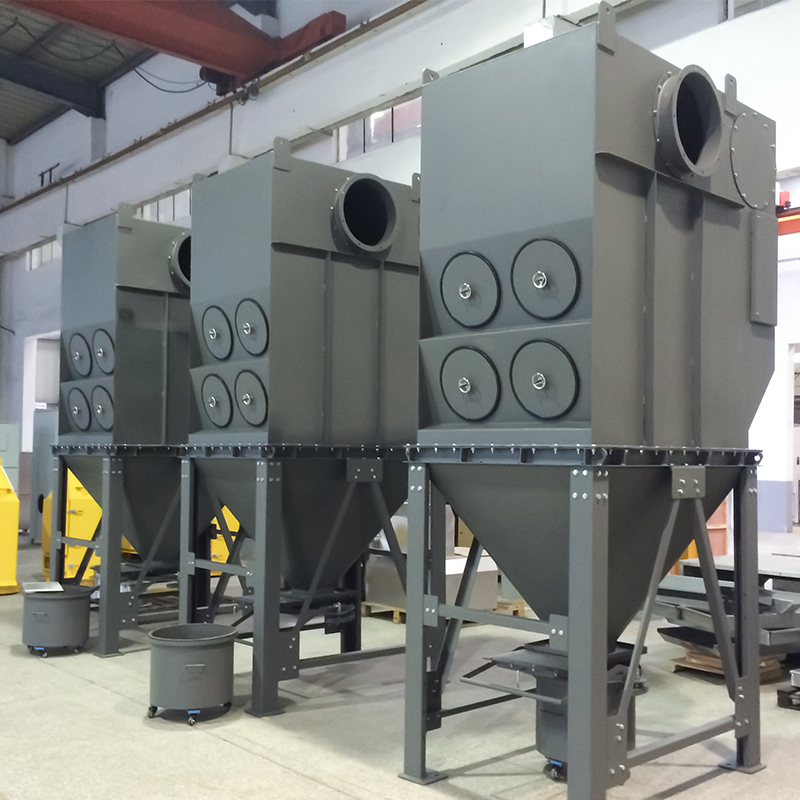

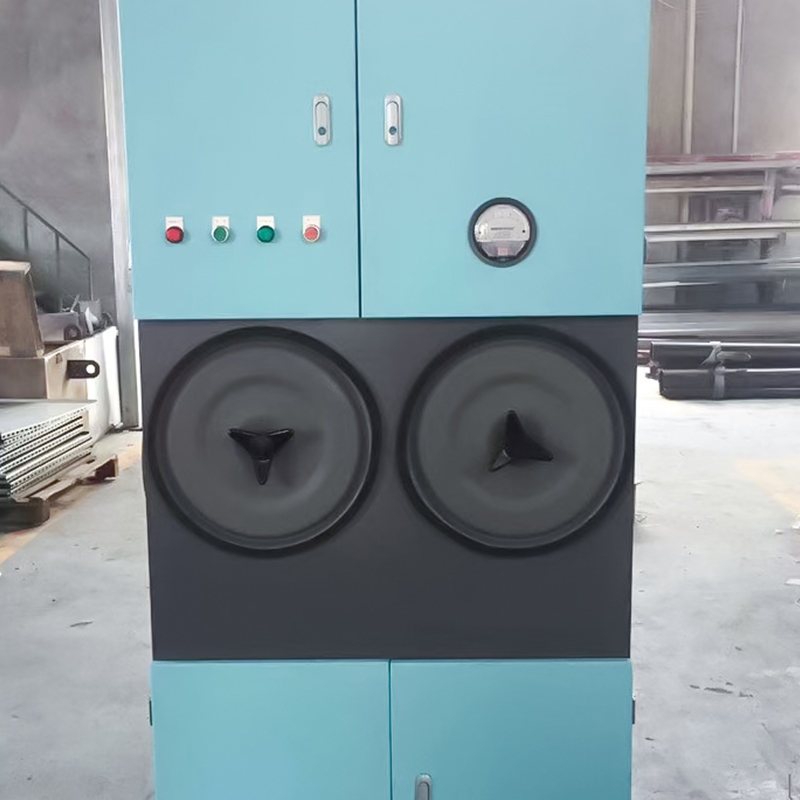

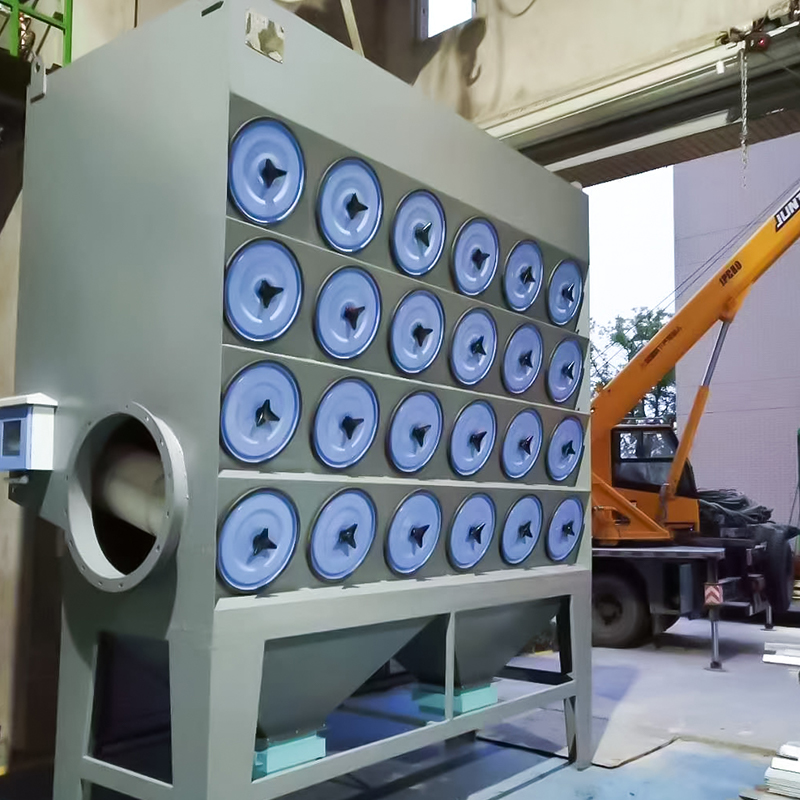

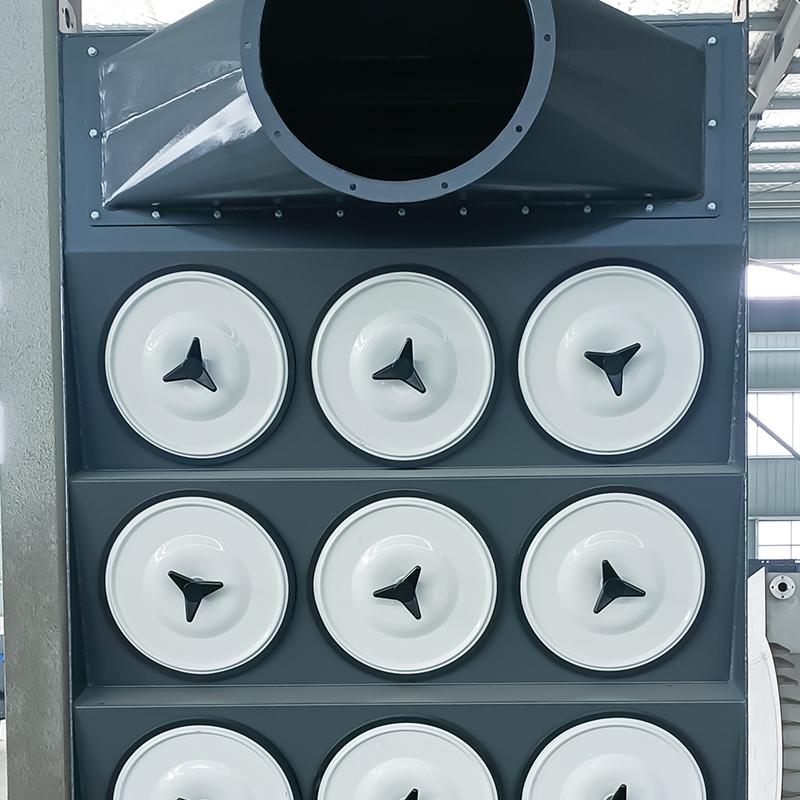

Patron støvsamler

Stand-alone patron støvopsamler specifikationer

Beregningsformler for nøgleteknologier for patronstøvsamlere

1. Filtreringshastighed (v)

Filtreringshastighed er mængden af gas, der passerer gennem det effektive filtreringsområde af en filterpatron pr. tidsenhed og er en kernedesignparameter:
v = \frac{Q}{60 \times A}

- v: Filtreringshastighed (m/min), typisk valgt ud fra støvegenskaberne (f.eks. 1,0-2,0 m/min for tørt, ikke-klæbende støv, 0,5-1,0 m/min for klæbrigt støv);
- Q: Behandlingsluftmængde (m³/h);
- A: Samlet effektivt filtreringsareal (m²).

2. Samlet effektivt filtreringsområde (A)

A = n \ gange A_1

- n: Antal filterpatroner;
- A_1: Effektivt filtreringsområde for en enkelt filterpatron (m²), beregnet ud fra patronens dimensioner: A_1 = \pi \ gange D \ gange L (D er patrondiameteren, m; L er patronlængden, m).

3. Antal filterpatroner (n)

Afledt af luftvolumen og filtreringshastighed:
n = \frac{Q}{60 \times v \times A_1}

4. Udstyrsmodstand (ΔP)

Den samlede modstand af en patronstøvsamler er sammensat af modstanden af selve filtermediet og modstanden af støvlaget. Den empiriske formel (estimeret) er:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Rens filterpatronmodstand (Pa), typisk 100-200 Pa;
- \Delta P_d: Støvlagsmodstand (Pa), som er relateret til støvlagtykkelse og filtreringshastighed. Under drift styres den samlede modstand generelt mellem 1000-1500 Pa.

5. Pulsinjektionsparametre (til modeller med pulsrengøring)

- Indsprøjtningstryk: Typisk 0,4-0,6 MPa (trykluft);
- Injektionstid: 0,1-0,2 sekunder pr. filterpatron;
- Injektionscyklus: Afhængig af modstandsindstillingen, typisk 30-120 sekunder (automatisk justerbar via en differenstrykregulator).

Ovenstående formel bør justeres baseret på faktiske driftsforhold (såsom støvkoncentration, partikelstørrelse og temperatur) for at sikre effektiv og stabil drift af udstyret.
