Applikationsscenarier
Vandrette sprøjtetårne er meget udbredt i følgende industrier:
- Kemisk industri: Behandling af sur tåge, alkalisk tåge og organisk affaldsgas.
- Elektronik: Rensning af fluorholdig affaldsgas og andre farlige gasser.
- Farmaceutisk industri: Fjernelse af spildgas, der genereres under gæring og syntese.
- Metallurgi: Behandling af røg og støv, der dannes under smeltning.
- Fødevare- og tekstilindustrien: Behandling af lugte og partikler, der dannes under produktionen.
Ⅰ.. Arbejdsprincip for vandret sprøjtetårn
Horisontalt sprøjtetårn er et effektivt gasrensningsudstyr, der hovedsageligt bruges til at behandle forurenende stoffer i industriel affaldsgas, såsom sur tåge, alkalitåge, organiske gasser og partikler.
1. Gas-væske krydsstrømskontakt
- Indføring af udstødningsgas: Udstødningsgassen indføres i det vandrette tårnlegeme gennem ventilatorsystemet, normalt ind fra den ene side eller midten af tårnkroppen.
- Luftstrømsretning: Udstødningsgassen strømmer vandret i tårnkroppen, vinkelret på sprøjtevæskens bevægelsesretning, og danner en krydsstrømskontakt.
- Reducer modstand: Dette vandrette luftstrømsdesign reducerer effektivt systemets flowmodstand og reducerer ventilatorens energiforbrug.
2. Sprøjtning og absorption
- Sprinklersystem: En højtryksdyse er sat op i tårnet for at forstøve og sprøjte den absorberede væske (vand eller kemisk reagens) for at danne fine dråber.
- Påfyldningslagets funktion: Spildgassen passerer gennem påfyldningslaget (såsom Kuglering og Lassi-ring) og kommer i fuld kontakt med væskefilmen på påfyldningsoverfladen, hvilket øger gas-væske-kontaktarealet.
- Fysisk og kemisk absorption: Forurenende stoffer absorberes eller omdannes til harmløse stoffer gennem fysisk adsorption eller kemiske reaktioner (såsom syre-base-neutralisering).
3. Afdugning og emission
- Afdugningsanordning: Den rensede gas passerer gennem afdugningslaget (cyklonplade eller lascillringfylder) for at fjerne de medførte væskedråber og forhindre sekundær forurening.
- Ren emission: Den behandlede gas udledes fra den anden side af tårnet for at opfylde miljøbeskyttelsesstandarder.
4. Løkke og bearbejdning
- Væskecirkulation: Sprøjtevæsken opsamles fra bunden af tårnet og genbruges efter at være blevet sat under tryk af den cirkulerende vandpumpe for at reducere driftsomkostningerne.
- Behandling af affaldsvæske: Skift eller behandl affaldsvæske regelmæssigt for at undgå berigelse af forurenende stoffer og påvirke rensningseffektiviteten.
II. Horisontal Spray Tower Strukturel Design Analyse
Vandrette sprøjtetårne har et kompakt design, hvilket gør dem velegnede til industrielle applikationer med begrænset plads.
1. Tårnstruktur
- Form og materiale: Vandret cylindrisk eller firkantet struktur, lavet af korrosionsbestandige materialer (såsom PP, FRP og 304/316 rustfrit stål).
- Modulært design: Segmenterede flangeforbindelser letter transport og installation, tilpasset til varierende luftstrømshastigheder.
2. Sprøjtesystem
- Dysearrangement: Vandret, flerlags arrangement sikrer ensartet væskedækning og forbedrer gas-væske kontakteffektivitet.
- Valg af sprayvæske: Vand eller kemiske reagenser, såsom syre- eller alkaliopløsninger, vælges baseret på udstødningsgassammensætning for at forbedre absorptionen.
3. Pakningslag
- Pakningstype: Højeffektiv pakning, såsom Pall-ringe og Raschig-ringe, giver et stort overfladeareal og lav modstand.
Lagdelt design: Flere lag pakning optimerer gas-væskefordeling og forhindrer tilstopning og kanalisering.
4. Afdugningslag
- Affugtningstype: Cyklonplader eller Raschig-ringe fjerner effektivt medførte væskedråber fra gassen.
- Anti-Droplet Entrainment: Sikrer, at udstødningsgassen er dråbefri for at forhindre korrosion eller forurening af nedstrøms udstyr.
5. Cirkulationssystem
- Cirkulerende vandtank: Placeret i bunden af tårnet, den opsamler sprøjtevæsken og er udstyret med niveaukontrol og pH-overvågning.
- Cirkulerende vandpumpe: Lavet af korrosionsbestandige materialer (såsom plast eller rustfrit stål) for at sikre langsigtet stabil drift.
6. Hjælpestrukturer

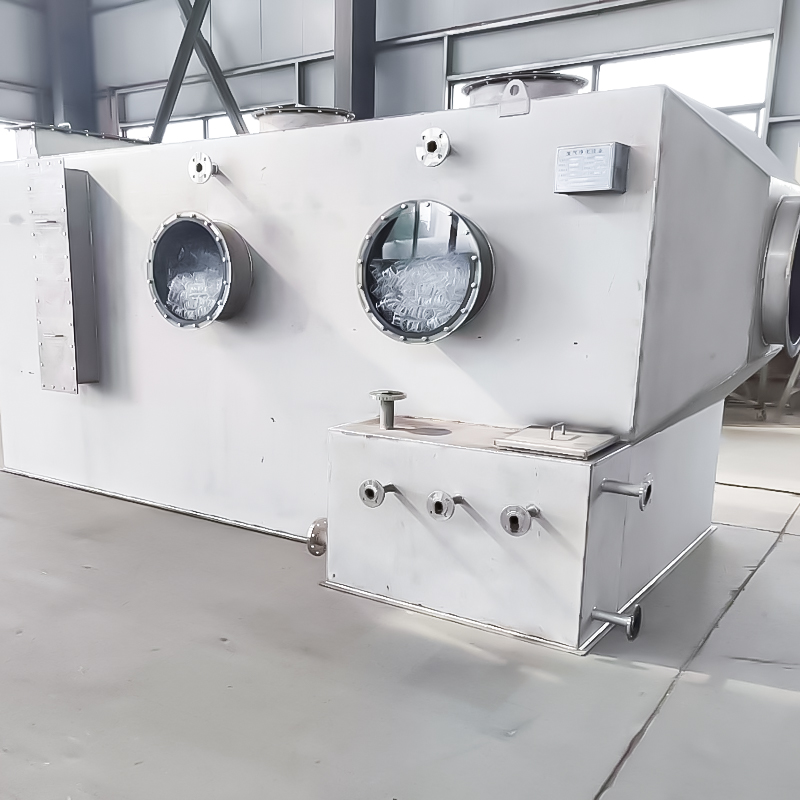

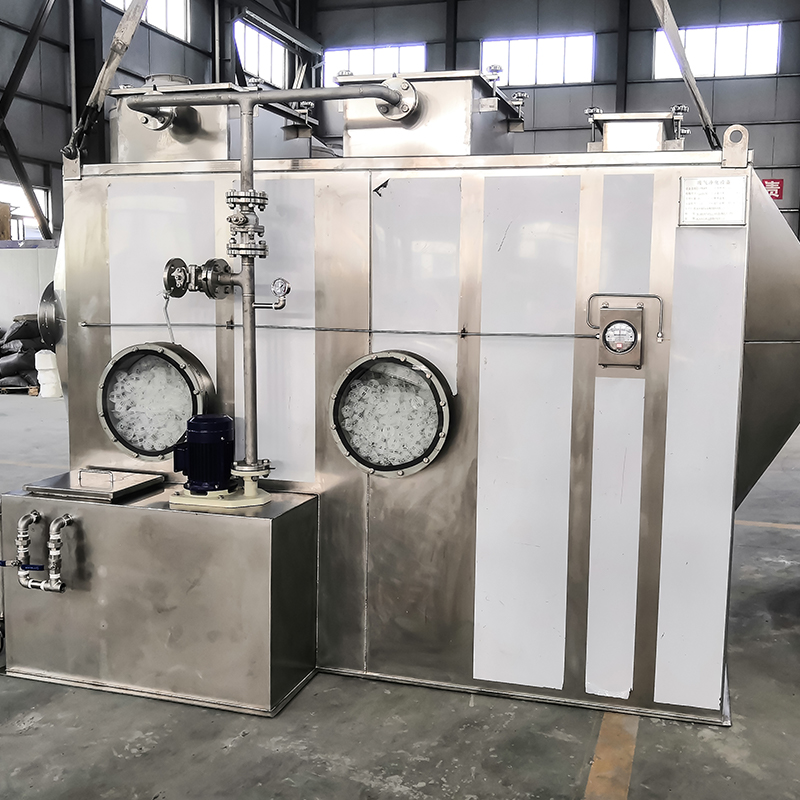

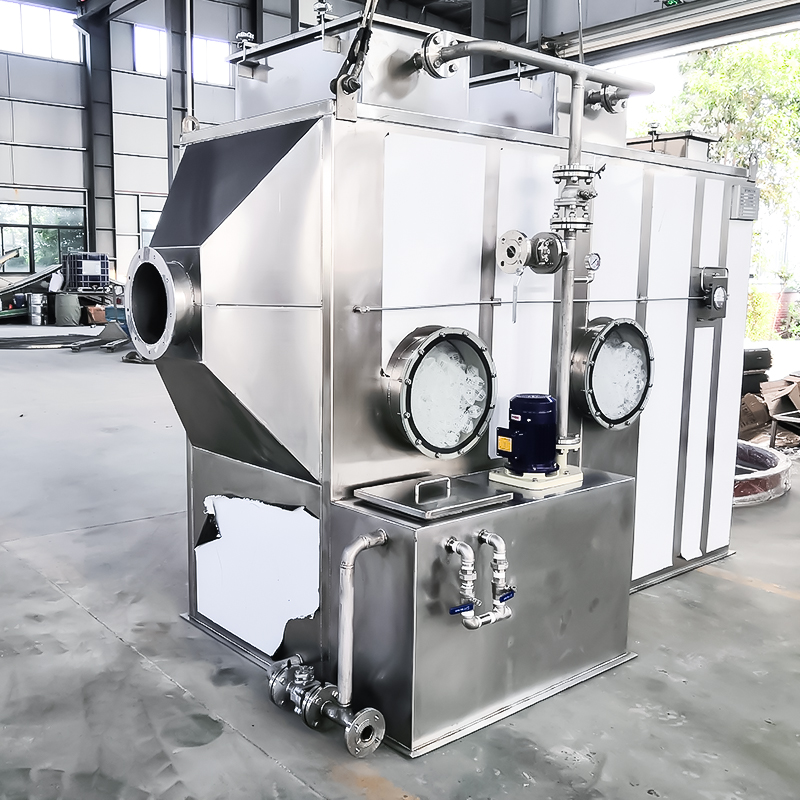

- Inspektionsporte og observationsvinduer: Gennemsigtige inspektionsvinduer og inspektionsporte er tilvejebragt for nem vedligeholdelse og inspektion.
- Støtte og armaturer: Stabile understøtninger og armaturer sikrer stabil drift af udstyret.
III. Fordele ved vandret sprøjtetårn
IV. Design nøglepunkter
- Affaldsgasparameteranalyse: Bestem tårndimensioner og pakningstype baseret på affaldsgassammensætning, koncentration, temperatur og strømningshastighed.
- Gas-væskeforholdskontrol: Konstruer rationelt sprøjtevæskestrømningshastigheden for at sikre tilstrækkelig kontakt og absorption.
- Materialevalg: Vælg passende tårnmaterialer baseret på deres korrosive egenskaber, såsom PP og rustfrit stål.
- Sikkerhedsforanstaltninger: Installer eksplosionssikre enheder og gasovervågning for at sikre sikker drift.
Baseret på ovenstående analyse er vandrette sprøjtetårne med deres høje effektivitet, kompakthed og korrosionsbestandighed blevet væsentligt udstyr til industriel spildgasbehandling. De er bredt anvendelige under forskellige driftsforhold og hjælper virksomheder med at opnå miljøstandarder.
| Vandret sprøjtetårn kan håndtere luftmængder fra 5000 - 30000 m³, og kan tilpasses efter faktiske behov. | |||||
| Serienummer | Navn | Specifikation (Længde * Bredde * Højde, enhed: mm) | Enhed | Mængde | Bemærkninger |
| 1 | Vandret sprøjtetårn (håndteringsluftmængde: 5000 m³/h) | 2500 (inklusiv størrelse med variabel diameter) * 1200 (ekskl. vandtankstørrelse) * 1800 | Sæt | 1 | 1. Udstyrsmaterialer omfatter PP, 304 rustfrit stål og FRP, med tykkelser tilpasset til at opfylde specifikke fabrikskrav. 2. Tomt tårns hastighed: 1,5 meter pr. sekund; 3. Enkeltlags sprøjtesystem med 4 × 4-tommer spiraldyser; 4. Enkeltlag Ø50 mm Pall ringe pakning ≥600 mm; 5. Enkelt lag af PP trådnet tåge eliminator ≥200mm; 6. To Ø500 mm gennemsigtige hærdet glas inspektionsporte; 7. Indløbs-/udløbsdiameter: 400 mm; 8. En integreret kemikaliedoseringstank på siden; 9. Én afløbsport, overløbsport, manuel/automatisk flyderbetjent vandpåfyldningssystem; |
| - | Cirkulationspumpe | 1,5 kw | Sæt | 1 | Lodret syre- og alkali-bestandig PP anti-korrosionspumpe, flow: 169m³/h, løft: 15m, to-trins energieffektiv motor |
| 2 | Vandret sprøjtetårn (håndteringsluftmængde: 10000 m³/h) | 3000 (inklusiv størrelse med variabel diameter) * 1500 (ekskl. vandtankstørrelse) * 1800 | Sæt | 1 | 1) Udstyrsmaterialer inkluderer PP, 304 rustfrit stål og FRP, med tykkelser tilpasset til at opfylde specifikke fabrikskrav; 2) Tomt tårns hastighed: 1,5 meter pr. sekund; 3) Et sprøjtelag med seks 4-tommer spiraldyser; 4) Et lag Ø50 mm Pall ringe pakning ≥600 mm; 5) Et lag af PP trådnet tåge eliminator ≥200mm; 6) To Ø500 mm gennemsigtige hærdet glas inspektionsporte; 7) Indløbs-/udløbsdiameter: ￠600 mm; 8) Én integreret kemikaliedoseringstank på siden. 9) Én afløbsport, overløbsport, manuel/automatisk flyderbetjent vandpåfyldningssystem; |
| - | Cirkulationspumpe | 2,2kw | Sæt | 1 | Lodret syre- og alkali-bestandig PP anti-korrosionspumpe, flow: 24m³/h, løft: 20m, to-trins energieffektiv motor |
| 3 | Vandret sprøjtetårn (håndteringsluftmængde: 15000 m³/h) | 3600 (inklusiv størrelse med variabel diameter) * 1500 (ekskl. vandtankstørrelse) * 1800 | Sæt | 1 | 1. Udstyrsmaterialer omfatter PP, 304 rustfrit stål og FRP, med tykkelser tilpasset til at opfylde specifikke fabrikskrav. 2. Tomt tårns hastighed: 1,5 meter pr. sekund; 3. Enkeltlags sprøjtesystem med 8 1/4" spiraldyser; 4. Enkeltlag Ø50 mm Pall ringe pakning ≥600 mm; 5. Enkelt lag af PP trådnet tåge eliminator ≥200mm; 6. To Ø500 mm gennemsigtige hærdet glas inspektionsporte; 7. Indløbs-/udløbsdiameter: 700 mm; 8. En integreret kemikaliedoseringstank på siden; 9. Én afløbsport, overløbsport, manuel/automatisk flyderbetjent vandpåfyldningssystem; |
| - | Cirkulationspumpe | 3,75 kw | Sæt | 1 | Lodret syre- og alkali-bestandig PP anti-korrosionspumpe, flow: 28m³/h, løft: 28m, to-trins energieffektiv motor |
| 4 | Vandret sprøjtetårn (håndteringsluftmængde: 20000 m³/h) | 4200 (inklusiv størrelse med variabel diameter) * 1500 (ekskl. vandtankstørrelse) * 1800 | Sæt | 1 | 1) Udstyrsmaterialer inkluderer PP, 304 rustfrit stål og FRP, med tykkelser tilpasset til at opfylde specifikke fabrikskrav. 2) Tomt tårns hastighed: 1,5 meter pr. sekund; 3) Et sprøjtelag med 8 1/4-tommer spiraldyser; 4) Et lag Ø50 mm Pall ringe pakning ≥600 mm; 5) Et lag af PP trådnet tåge eliminator ≥200mm; 6) To Ø500 mm gennemsigtige hærdet glas inspektionsporte; 7) Indløbs-/udløbsdiameter: 800 mm; 8) Én integreret kemikaliedoseringstank på siden. 9) Én afløbsport, overløbsport, manuel/automatisk flyderbetjent vandpåfyldningssystem; |
| Cirkulationspumpe | 3,75 kw | Sæt | 1 | Lodret tørløbende PP-korrosionsbestandig pumpe Flowhastighed: 28 m³/h Hoved: 28 m Tier 2 Energieffektivitetsmotor Mærke: Riyiguobao | |
| 5 | Vandret sprøjtetårn (håndteringsluftmængde: 25000 m³/h) | 4100 (inklusiv størrelse med variabel diameter) * 2000 (ekskl. vandtankstørrelse) * 1900 | Sæt | 1 | 1. Udstyrsmaterialer omfatter PP, 304 rustfrit stål og FRP, med tykkelser tilpasset til at opfylde specifikke fabrikskrav. 2. Tomt tårns hastighed: 1,5 meter pr. sekund; 3. Enkeltlags sprøjtesystem med 10 4-tommer spiraldyser; 4. Enkeltlag Ø50 mm Pall ringe pakning ≥600 mm; 5. Enkelt lag af PP trådnet tåge eliminator ≥200mm; 6. To Ø500 mm gennemsigtige hærdet glas inspektionsporte; 7. Indløbs-/udløbsdiameter: ￠900 mm; 8. En integreret kemikaliedoseringstank på siden; 9. Én afløbsport, overløbsport, manuel/automatisk flyderbetjent vandpåfyldningssystem; |
| - | Cirkulationspumpe | 5,5 kw | Sæt | 1 | Lodret syre- og alkali-bestandig PP anti-korrosionspumpe, flow: 38m³/h, løft: 32m, to-trins energieffektiv motor, mærke: Rizhao Guobao; |
| 6 | Vandret sprøjtetårn (håndteringsluftmængde: 30000 m³/h) | 4500 (inklusiv størrelse med variabel diameter) * 2000 (ekskl. vandtankstørrelse) * 1900 | Sæt | 1 | 10. Udstyrsmaterialer omfatter PP, 304 rustfrit stål og FRP, med tykkelser tilpasset til at opfylde specifikke fabrikskrav. 11. Tomt tårns hastighed: 1,5 meter pr. sekund; 12. Enkeltlags sprøjtesystem med 13 4-tommer spiraldyser; 13. Enkeltlags Ø50 mm Pall ringe pakning ≥600 mm; 14. Enkelt lag af PP trådnet tåge eliminator ≥200mm; 15. To Ø500 mm gennemsigtige hærdet glas inspektionsporte; 16. Indløbs-/udløbsdiameter: ￠1000mm; 17. En integreret kemikaliedoseringstank på siden. Én afløbsport, overløbsport, manuel/automatisk flyderbetjent vandpåfyldningssystem; |
| - | Cirkulationspumpe | 7,5 kw | Sæt | 1 | Lodret syre- og alkali-bestandig PP anti-korrosionspumpe, flow: 50m³/h, løft: 38m, to-trins energieffektiv motor, mærke: Rizhao Guobao; |
| - | Andre specifikationer Ikke-standard tilpasning | - | - | - | |
